Metoda PIXE

Nedestruktivní metoda na zkoumání prvkového složení látek. Zkoumaný vzorek je bombardován ionty, které se urychlí na urychlovači.

Urychlovač (313 Kb; 819x614)

Délka je 12m a protony letí rychlostí 1/10 rychlosti světla.

Vakua se dosahuje pomocí vývěv. Nejdříve se použijí rotační a potom turbomolekulární.

Rotační pumpa (165 Kb; 576x448)

Turbomolekulární pumpa(147 Kb; 741x492)

Iontový svazek se upravuje. Musí se zfokusovat, namířit pomocí vychylovacích desek. Magnetické čočky se skládají každá z 8 elektromagnetů.

Magnetické čočky(94 Kb; 360x544)

Jsou zde dvě komory, ve kterých probíhají měření. RBS komora, která zachytává odražené protony, a dolní komora, kde jsou zaznamenávány fotony.

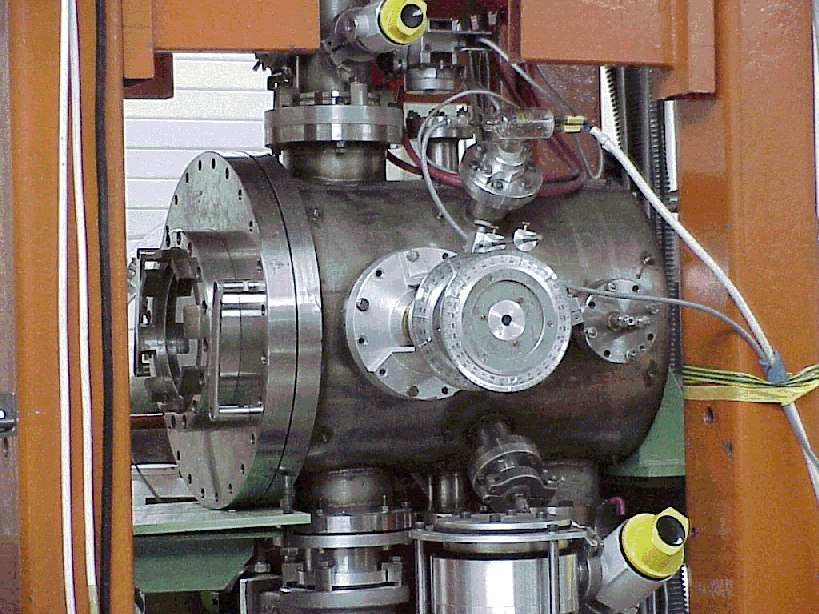

RBS komora (282 Kb; 819x614)

Dolní komora(192 Kb; 665x490)

Letící protony vyrážejí z atomů zkoumané látky foton, který je zachycen detektory a je měřena jeho energie. Z měření vzniká

graf.(24 Kb; 429x251)
